擋板在攪拌中的作用

文章分類:技術支持 / 發布時間:2017-10-30 / 關鍵詞: ,

攪拌槽上的附件很多,這里主要介紹擋板對攪拌效果的影響。

攪拌器沿容器中心線安裝,攪拌物料的黏度不大,且攪拌轉速較高時,液體將隨著槳葉旋轉方向一起運動,在容器中間部分的液體在離心力作用下涌向內壁面并上升,中心部分液面下降,形成漩渦,通常稱為“打旋區“。隨著攪拌轉速的增加,旋渦中心下凹到與槳葉接觸,此時外面的空氣進入槳葉被吸到液體中,液體混入氣體后密度減小,從而降低了混合效果。為消除這種現象,通常可加入一定數量的擋板。安裝在筒體內壁的擋板可把回旋的切向流動改變?yōu)閺较蚺c軸向流,較大地增加了流體的剪切強度,從而改善攪拌效果。因而,設置擋板主要是為了消除旋渦,改善主體循環;增大湍動強度,改善攪拌效果;同時還能降低攪拌載荷的波動,使功率消耗保持穩定。

擋板的結構和數量對混合效果的影響很大。過多的擋板將減少容器內流體的流動,把混合限制在局部區域,導致不良的混合性能。一般情況下,在容器內壁面均勻安裝4∽8塊、寬度為容器直徑的1/12∽1/10的擋板,就可滿足全擋板條件(若再增加擋板數和擋板寬度,功率消耗不再增加)。

擋板的結構型式有豎式擋板、底擋板和指形擋板等3種。

一、豎式擋板

豎式擋板的結構與安裝位置示意圖如下圖所示,大部分罐體安裝擋板時優先考慮此種型式。
111

二、指形擋板

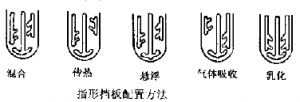

指形擋板(如下圖)類似手指形狀,多用于安裝在三葉后掠式攪拌器的搪玻璃攪拌釜中。指形擋板比板式擋板節省攪拌功率,亦能起到增加液體上下循環流的作用,有時指形擋板內可通入冷卻水,起到換熱作用。

222

三、底擋板

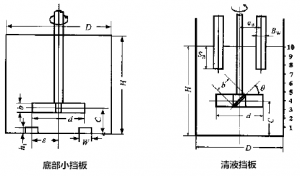

顧名思義,底擋板安裝在攪拌釜的底部,如下圖所示。它對促進固液懸浮很有效,可避免在攪拌器的底部形成固體顆粒堆積,因而一般用于攪拌固體粒于形成的懸浮液。
333

對于攪拌混合性能的優化要求,使擋板在攪拌流場中的作用受到關注,并使擋板形式趨于多樣化。尤其是多葉輪、多相系統,在氣體擴散、固液懸浮等操作狀態下,擋板設計對整個系統性能有一定影響,標準擋板、標準葉輪結構未必能適應特定的工藝要求。近年來出現的指形擋板等其他擋板,都是針對不同的混合目的,滿足其攪拌要求。因而非標準狀態下的葉輪、擋板及其相互作用,成為攪拌研究的重要組成部分,并成為工藝改進的一種途徑。

在實際的設計測試當中,我們對不同形式擋板,和不同尺寸擋板進行了功率分析,和工藝性能分析,事實證明特定條件下攪拌葉輪與特定形式的擋板設計相結合,可以給出更為優異的工藝性能。
